Создание системы бизнес-правил. Часть 4

Барбара фон Халле

Начало в выпусках: #142

Модели правил

В одной статье невозможно детально описать все этапы анализа правил. Наибольший интерес представляет использование моделей правил в оценке некоторых критериев качества.

В рамках статьи предполагается сходство объекта и модели правил, хотя в первом случае речь идет о данных, а во втором - о правилах.

При этом объект внутри логической модели данных будем считать указанием на то, как организовать неделимые атрибуты данных там, где предприятие желает хранить экземпляры объекта и управлять ими.

Модель правил - указание на то, как организовать неделимые правила там, где предприятие намерено хранить экземпляры модели правил и управлять ими.

Поясним на примере.

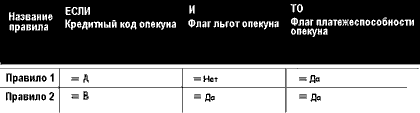

На Рис. дана таблица модели правил. Записи в левых столбцах выражают условие правила (условный оператор). Запись в правом столбце - итог правила (следствие). По определению, нормализованная таблица модели правил содержит лишь одну итоговую колонку, так как у неделимого правила только один результат.

Рис. Пример таблицы модели правил

Нормализованная таблица моделей правил содержит столбцы только для обязательных условий. Соответственно, нули в этих столбцах не допускаются, что тоже видно из Рис.

В первом столбце для удобства указывается имя правила. Второй и третий столбцы могут содержать условия, а четвертый - единственный результат правила. Условия и результаты состоят из записей правил.

На Рис. изображены два неделимых правила. У них одинаковые модели условий и результатов, но экземпляр модели у каждого правила свой.

Модели правил интересны тем, что дают визуальный механизм достижения двух целей анализа. Первая цель - отделить условия правил от их результатов. Вторая - абстрагировав условия и результаты, получить общее выражение структуры правила. Внутри такой структуры проще изучать семантическую цельность правил. Кроме того, структуры можно сравнивать между собой.

Анализ модели

Рассмотрим идеи, лежащие в основе анализа моделей правил.

Чтобы лучше понять, как анализировать модели правил, изучим следующий Рис. На нем показаны правила, собранные аналитиком в ходе сессии (умозаключения). Ограничения, разрешения и расчеты опущены для простоты.

Рис. Набор правил

Собрав все правила в одну предварительную таблицу, получим другой Рис. Здесь у всех правил один результат, но есть нулевые условия, которые применимы не к каждому экземпляру правил в таблице.

Ограничения, разрешения, инструкции и расчеты также выражаются в таблицах моделей.

Рис. Ненормализованная таблица моделей правил

Отметим, что, хотя организация может иметь тысячи правил, моделей правил будет значительно меньше. То же относится и к миру данных.

Модель правила интересна для анализа как конструкция.

Применяя модели правил, можно повысить качество наборов правил, так как выявляются:

  • избыточные правила внутри одной модели;
  • дублирование правил (мягкая форма избыточности);
  • противоречия в модели правил;
  • полнота модели правил (есть ли все нужные выражения, экземпляры для всех комбинаций и перестановок значений).

Модели правил - только один из методов анализа правил. Полноту правил можно увеличить, проверив обогащенную правилами модель данных на предмет недостатка ограничений.

Продолжение в следующем выпуске.

Продолжение в выпусках: #144, #145, #146, #147, #148, #149, #151
